Vật tư phụ
Dây cáp điện mặt trời: cáp DC Leader, cáp chống cháy, dây AC và dây tiếp địa Cadivi
Dây cáp nối toàn bộ hệ thống, chạy ngoài nắng nhiều năm và mang điện áp DC tới hàng trăm vôn, nên AXGEN SOLAR chỉ dùng cáp chuyên dụng: cáp DC Leader 4 mm² cho chuỗi tấm pin, đầu nối MC4 Leader 1.500 V, cáp pin 50 mm² bấm sẵn đầu cos, dây AC và dây tiếp địa Cadivi lõi đồng, cáp chống cháy Cadivi ở vị trí cần chống cháy.
Vật tư AXGEN SOLAR đang dùng
Năm loại dây cáp trong một hệ thống
Cáp DC Leader 4 mm², đỏ và đen
- Điện áp định mức
- 1.500 V DC
- Ruột dẫn
- Đồng mạ thiếc, bện mềm cấp 5
- Điện trở ruột ở 20 °C
- ≤ 5,09 Ω/km
- Cách điện + vỏ
- 0,7 mm + 0,8 mm
- Nhiệt độ môi trường
- −40 đến 90 °C
Đầu nối MC4 Leader 1.500 V DC
- Dùng cho
- Cáp DC 4 mm²
- Lắp đặt
- Bấm bằng kìm chuyên dụng, kiểm tra cực trước khi đóng điện
Cáp pin Leader 50 mm²
- Quy cách
- Cặp đỏ, đen dài 1,5 m
- Đầu cáp
- Bấm sẵn 2 đầu cos
- Vì sao
- Dòng sạc xả pin hạ áp lên tới hàng trăm ampe
Cáp chống cháy Cadivi CXV/FR 0,6/1 kV
- Cấu tạo
- Ruột đồng, băng mica, cách điện XLPE, vỏ FR-PVC
- Chịu lửa
- 950 °C trong 3 giờ (BS 6387 cấp C, W, Z)
- Tiêu chuẩn
- IEC 60502-1, IEC 60331-21, IEC 60332-1,3
- Nhiệt độ ruột
- 90 °C khi vận hành
Dây AC và dây tiếp địa (PE) Cadivi
- Ruột dẫn
- Đồng
- Tiết diện
- Theo công suất inverter, xem bảng dưới
- Dây PE
- Nối vỏ inverter, khung pin, tủ điện về tiếp địa
Chọn tiết diện
Tiết diện dây AXGEN SOLAR dùng theo công suất inverter
Inverter Hybrid có 2 ngõ AC: ngõ nối lưới và ngõ dự phòng cấp điện khi cúp điện, nên dây AC của hệ Hybrid gấp đôi số sợi của hệ bám tải. Đoạn dây dài, đi trong ống kín hoặc nhiều mạch chung ống thì kỹ thuật tính lại theo thực tế.
| Hệ thống | Dây AC | Dây PE |
|---|---|---|
| Hybrid 1 pha 3–6 kW | 4 sợi 6 mm² | 1 sợi 6 mm² |
| Hybrid 1 pha 8–10 kW | 4 sợi 10 mm² | 1 sợi 10 mm² |
| Hybrid 1 pha 12–16 kW | 4 sợi 16 mm² | Theo thiết kế |
| Hybrid 3 pha 8–12 kW | 8 sợi 6 mm² | Theo thiết kế |
| Hybrid 3 pha 15–16 kW | 8 sợi 10 mm² | Theo thiết kế |
| Hybrid 3 pha 20 kW | 8 sợi 16 mm² | Theo thiết kế |
| Bám tải 1 pha 3–6 kW | 2 sợi 6 mm² | 1 sợi 6 mm² |
| Bám tải 1 pha 8–10 kW | 2 sợi 10 mm² | 1 sợi 10 mm² |
| Bám tải 3 pha 8–12 kW | 4 sợi 4 mm² | Theo thiết kế |
| Bám tải 3 pha 15–16 kW | 4 sợi 6 mm² | Theo thiết kế |
| Bám tải 3 pha 20–30 kW | 4 sợi 10 mm² | Theo thiết kế |
| Dây DC mỗi chuỗi tấm pin | Cáp DC Leader 2 sợi 4 mm² (đỏ, đen) | – |
Nguồn thông số: trang sản phẩm Leader Solar Cable DC 4mm2; cadivi.vn – CXV/FR 0,6/1 kV; Tool báo giá AXGEN SOLAR (danh mục vật tư, cập nhật 09/2026). Thông số có thể thay đổi theo phiên bản của hãng; AXGEN SOLAR gửi datasheet bản mới nhất kèm báo giá.
Vì sao quan trọng
Dây cáp đúng loại, hệ thống mới an toàn
- Không dùng dây điện dân dụng cho phía DC: cáp DC chuyên dụng chịu điện áp 1.500 V, chịu nắng và nhiệt độ cao trên mái.
- Cáp đỏ, đen tách cực rõ ràng, giảm nhầm cực khi đấu nối và khi bảo trì.
- Cáp pin tiết diện lớn, bấm sẵn đầu cos: giảm nóng đầu cốt, giảm sụt áp khi pin xả dòng lớn.
- Dây PE nối toàn bộ phần kim loại về tiếp địa: khi có rò điện, dòng rò thoát xuống đất thay vì qua người.
- Đoạn cáp đi trong nhà xưởng, kho, lối thoát hiểm dùng cáp chống cháy theo yêu cầu thiết kế.

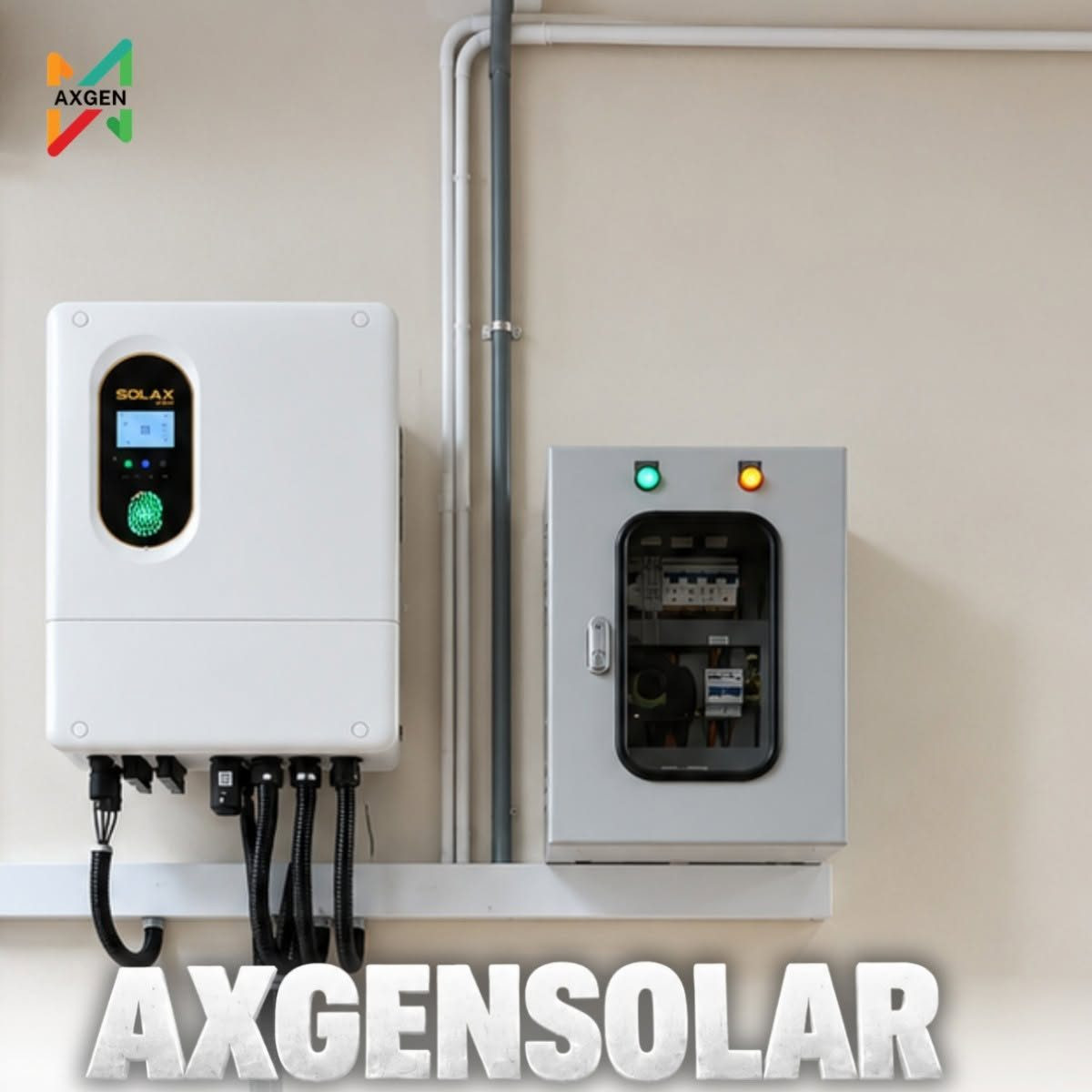

Dùng trong cấu hình nào
Mọi hệ AXGEN SOLAR lắp
Mọi gói trong Bảng giá đã gồm trọn bộ dây DC, dây AC, dây tiếp địa, ống luồn, co và khớp nối. Nhà lắp đặt cần mua riêng cáp DC Leader, đầu MC4 hoặc cáp pin xin để lại thông tin ở cuối trang để nhận báo giá đối tác.
Bảo hành
Bảo hành rõ ràng, một đầu mối
Dây cáp và đầu nối mua riêng lẻ bảo hành 1 năm theo hạng mục. Hệ thống do AXGEN SOLAR lắp đặt được bảo hành 2 năm. Thiết bị chính (tấm pin, inverter, pin lưu trữ) bảo hành theo chính sách của hãng, có phiếu bảo hành theo số serial; vật tư mua riêng lẻ bảo hành theo từng hạng mục. AXGEN SOLAR là đầu mối tiếp nhận và làm việc với hãng.
Hỏi đáp
Câu hỏi thường gặp
Vì sao không dùng dây điện thường cho tấm pin?
Dây điện dân dụng chỉ chịu điện áp xoay chiều thấp, vỏ nhựa giòn nhanh dưới nắng. Chuỗi tấm pin có điện áp DC tới hàng trăm vôn, chạy ngoài trời nhiều năm, nên phải dùng cáp DC chuyên dụng như cáp Leader 1.500 V.
Cáp DC 4 mm² có đủ cho tấm pin 630–730 Wp không?
Đủ cho một chuỗi tấm pin nhà ở: dòng của tấm 630 Wp khoảng 15 A, tấm 730 Wp khoảng 17,5 A. Đoạn cáp DC rất dài thì kỹ thuật AXGEN SOLAR tính sụt áp để chọn tiết diện lớn hơn.
Khi nào cần cáp chống cháy?
Khi thiết kế, chủ đầu tư hoặc yêu cầu phòng cháy chữa cháy của công trình đòi hỏi, thường là nhà xưởng, kho, tòa nhà có lối thoát hiểm. Cáp Cadivi CXV/FR chịu lửa 950 °C trong 3 giờ theo BS 6387.
